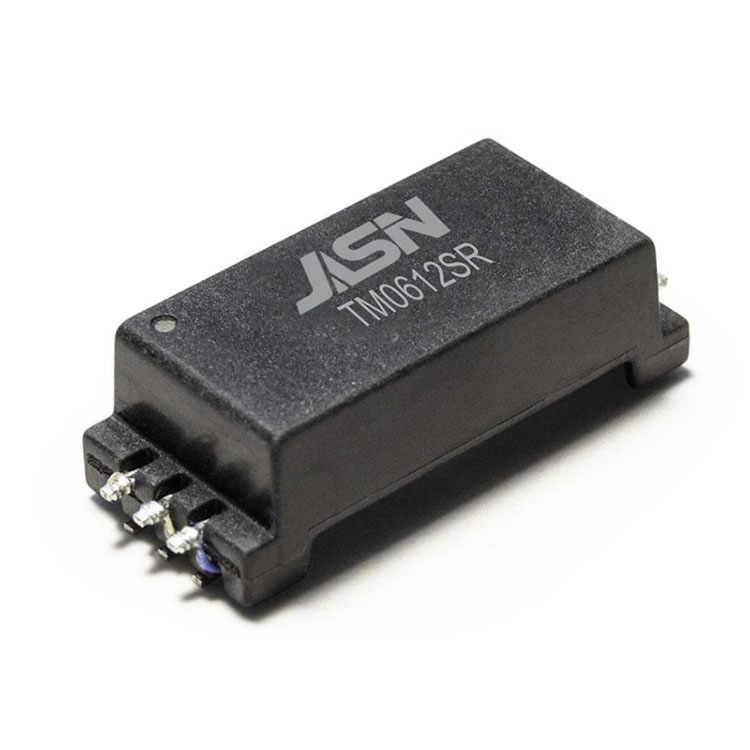

Transformator signala BMS

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C do +125C)

Hi-Pot:

8000VDC 1mA 2sek

Obratno razmerje:

1:1±2%

Induktivnost uhajanja::

0,5 uH največ pri 100 kHz/0,1 V

DCR:

0,45 ohma maks. @Transformatorska stran

0,80 ohm Maks. na strani dušilke CM

Vstavljena izguba:

-1,2dB največ 4MHz

Povratna izguba:

-6dB Min pri 4MHz (Z izhod = 100Ω)

CMRR:

-50dB Tip pri 1- 100MHz

Oblikovanje Konstrukcija:

Ojačana izolacija po IEC62477-1,IEC60664-1.IEC62368-1;

Delovna napetost do 1500 VDC; plazilna pot > 15 mm, svetla razdalja > 14 mm.

Stopnja onesnaženja Ⅱ, skupina materialov CTI Ⅰ; prenapetostna kategorija Ⅲ, do 2 km nad morsko gladino. UL v teku.
