Zakaj je signalni transformator BMS bistvenega pomena v sodobnih sistemih za upravljanje baterij?

A Transformator signala BMSigra ključno vlogo pri zagotavljanju varne, stabilne in natančne komunikacije znotraj sistemov za upravljanje baterij (BMS), zlasti pri visokonapetostnih in visoko zanesljivih aplikacijah, kot so električna vozila, sistemi za shranjevanje energije in industrijske energetske rešitve. Z razvojem baterijskih tehnologij naraščajo zahteve po natančni izolaciji signala, zmanjšanju šuma in zanesljivem prenosu podatkov. Ta članek raziskuje, kako delujejo signalni transformatorji BMS, zakaj so bistveni, katere izzive rešujejo in kako lahko inženirji izberejo prave komponente za optimalno delovanje sistema. Zagotavlja tudi praktične vpoglede v načrtovanje, odpravljanje težav, aplikacije in prihodnje trende za pomoč inženirjem in strokovnjakom za nabavo pri sprejemanju odločitev na podlagi informacij.

Kazalo

• 1. Uvod v signalni transformator BMS
• 2. Vloga v sistemih za upravljanje baterij
• 3. Kako deluje signalni transformator BMS
• 4. Ključne lastnosti in prednosti
• 5. Vrste BMS signalnih transformatorjev
• 6. Zasnova
• 7. Pogosti izzivi in ​​boleče točke
• 8. Vodnik za odpravljanje težav
• 9. Aplikacije v panogah
• 10. Vodnik za izbiro
• 11. Najboljše prakse namestitve
• 12. Prihodnji trendi
• 13. Vpogled v proizvajalca
• 14. Pogosto zastavljena vprašanja

1. Uvod v signalni transformator BMS

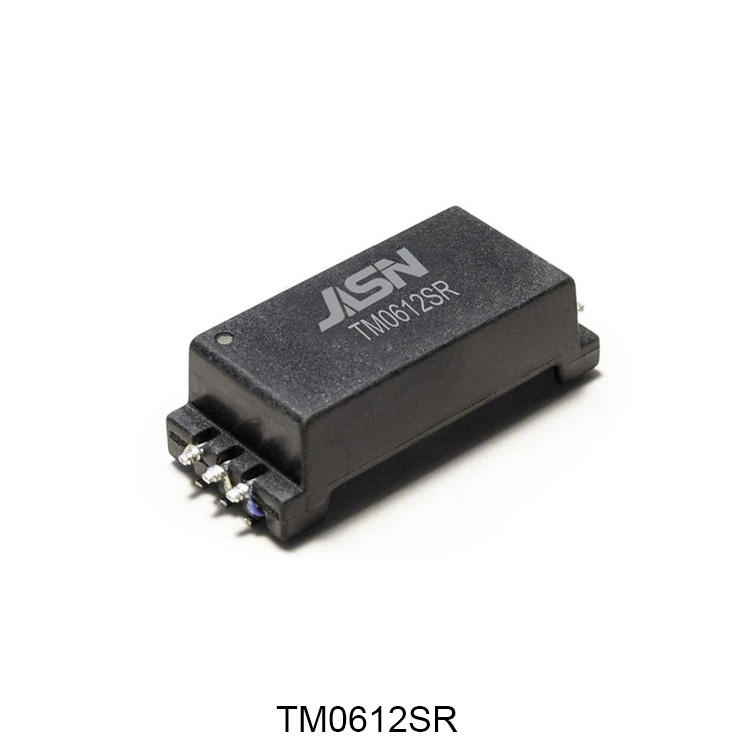

Signalni transformator BMS je specializirana magnetna komponenta, zasnovana za prenos električnih signalov med različnimi vezji ob ohranjanju galvanske izolacije. V sistemu za upravljanje baterije zagotavlja, da občutljiva nadzorna elektronika ostane zaščitena pred visokonapetostnimi baterijskimi paketi. Brez te izolacije lahko celo manjši napetostni skoki poškodujejo sistem ali povzročijo varnostne nevarnosti.

V sodobnih energetskih sistemih, kjer litij-ionske baterije prevladujejo v električnih vozilih in hranilnikih obnovljive energije, se o celovitosti signala in električni varnosti ni mogoče pogajati. Signalni transformator BMS zagotavlja oboje.

2. Vloga v sistemih za upravljanje baterij

Sistemi za upravljanje baterij so odgovorni za spremljanje napetosti, temperature, toka in stanja napolnjenosti akumulatorskih celic. Signalni transformator BMS omogoča:

• Varna komunikacija med visokonapetostnimi in nizkonapetostnimi domenami
• Izolacija hrupa iz stikalnih tokokrogov
• Stabilen prenos podatkov v težkih okoljih
• Zaščita mikrokontrolerjev in senzorjev

V električnih vozilih je na primer več baterijskih modulov zloženih zaporedno, kar ustvarja visoko napetost. Signalni transformator zagotavlja, da nadzorni signali ostanejo točni in varni.

3. Kako deluje signalni transformator BMS

Signalni transformator BMS deluje na elektromagnetno indukcijo. Ko izmenični signal prehaja skozi primarno navitje, ustvari magnetno polje, ki inducira ustrezen signal v sekundarnem navitju.

Ta postopek zagotavlja:

• Ni neposredne električne povezave med vezji
• Učinkovita izolacija napetostnih nivojev
• Zmanjšane elektromagnetne motnje (EMI)

Z izolacijo tokokrogov preprečuje ozemljitvene zanke in povečuje zanesljivost sistema.

4. Ključne lastnosti in prednosti

• Visoka izolacijska napetost:Ščiti občutljivo elektroniko pred visokonapetostnimi sunki.
• Nizka izguba signala:Ohranja celovitost podatkov v komunikacijskih linijah.
• Kompaktna zasnova:Primerno za prostorsko omejene BMS aplikacije.
• Visokofrekvenčni odziv:Podpira hitro preklapljanje signalov v sodobnih sistemih.
• Toplotna stabilnost:Zanesljivo deluje v širokem temperaturnem območju.

5. Vrste BMS signalnih transformatorjev

6. Zasnova

Pri načrtovanju ali izbiri signalnega transformatorja BMS morajo inženirji upoštevati:

• Zahteve za izolacijsko napetost
• Območje delovne frekvence
• Lastnosti jedrnega materiala
• Toplotna zmogljivost pod obremenitvijo
• Zahteve za zaščito pred EMI

Slaba izbira zasnove lahko povzroči popačenje signala, pregrevanje ali okvaro sistema.

7. Pogosti izzivi in ​​boleče točke

Kljub svojim prednostim se signalni transformatorji BMS soočajo z več izzivi v realnem svetu:

• Popačenje signala pri visokofrekvenčnem preklopu
• Toplotna nasičenost v kompaktnih oblikah
• Razpad izolacije v ekstremnih okoljih
• Elektromagnetne motnje sosednjih komponent

Te težave lahko vplivajo na zanesljivost sistema, če se ne obravnavajo med fazami načrtovanja in preskušanja.

8. Vodnik za odpravljanje težav

• Izguba signala:Preverite kontinuiteto navitja in spajkalne spoje.
• Pregrevanje:Preverite pogoje obremenitve in ravni nasičenosti jedra.
• Težave s hrupom:Izboljšajte zaščito in ozemljitev.
• Napaka v komunikaciji:Preverite združljivost frekvence s krmilnikom BMS.

9. Aplikacije v panogah

• Električna vozila (EV)
• Sistemi za shranjevanje energije (ESS)
• Pretvorniki sončne energije
• Industrijski baterijski sistemi
• Aerospace pogonske enote

10. Vodnik za izbiro

11. Najboljše prakse namestitve

• Ohranite ustrezen razmik med postavitvijo PCB
• Izogibajte se usmerjanju visokotokovnih sledi blizu signalnih poti
• Zagotovite ustrezne tehnike ozemljitve
• Za okolja, občutljiva na EMI, uporabite zaščito

12. Prihodnji trendi

Razvoj signalnih transformatorjev BMS poganja hitra rast električne mobilnosti in sistemov obnovljive energije. Prihodnji razvoj vključuje:

• Miniaturizirani visokofrekvenčni transformatorji
• Izboljšani materiali magnetnega jedra
• Večja integracija s pametnimi čipi BMS
• Izboljšani modeli toplotne učinkovitosti

13. Vpogled v proizvajalca

Za visokokakovostne in zanesljive rešitve signalnih transformatorjev BMS,Jansum Electronics Dongguan Co., Ltd zagotavlja napredno inženirsko podporo in prilagojene modele, prilagojene industrijskim in avtomobilskim aplikacijam. Če razvijate baterijske sisteme naslednje generacije in potrebujete stabilne komponente za izolacijo signala, pogumno kontaktirajte nasza tehnično svetovanje in rešitve izdelkov.

14. Pogosto zastavljena vprašanja

Kaj je glavna funkcija signalnega transformatorja BMS?

Zagotavlja električno izolacijo in varen prenos signala med različnimi napetostnimi domenami v sistemu za upravljanje baterije.

Kje se pogosto uporablja?

Široko se uporablja v električnih vozilih, sistemih za shranjevanje energije in sistemih za nadzor industrijskih baterij.

Zakaj je izolacija pomembna?

Izolacija preprečuje poškodbe zaradi visoke napetosti, izboljšuje varnost in zagotavlja natančen prenos podatkov.

Kako izberem pravi transformator?

Upoštevati morate nazivno napetost, frekvenčno združljivost, toplotne pogoje in omejitve velikosti sistema.

Ali lahko signalni transformatorji BMS odpovejo?

Da, vendar so okvare redke, če so pravilno zasnovane in nameščene. Pogosti vzroki vključujejo pregrevanje, okvaro izolacije ali motnje EMI.

Zaključek:Transformator signala BMS ni le pasivna komponenta, temveč osrednji dejavnik varnosti in zmogljivosti v sodobnih baterijskih sistemih. Zaradi njegove vloge pri zagotavljanju celovitosti signala, električne izolacije in zanesljivosti sistema je nepogrešljiv v današnjih tehnologijah, ki jih poganja energija.
