Kaj je toroidni induktor in zakaj je pomemben v sodobni elektroniki?

Toroidni induktorjiso ena najučinkovitejših in najpogosteje uporabljenih pasivnih komponent v sodobnih elektronskih sistemih. Njihova edinstvena zasnova jedra v obliki obroča zagotavlja vrhunsko magnetno zadrževanje, zmanjšane elektromagnetne motnje in visoko energetsko učinkovitost v primerjavi s tradicionalnimi induktorji. Ta članek raziskuje, kaj je toroidni induktor, kako deluje, zakaj je bistvenega pomena v močnostni elektroniki in kako izbrati pravi tip za različne aplikacije. Poudarja tudi pogoste izzive, aplikacije v resničnem svetu in praktične vidike oblikovanja, ki pomagajo inženirjem, kupcem in razvijalcem izdelkov pri sprejemanju odločitev na podlagi informacij.

Kazalo

• 1. Razumevanje osnov toroidnega induktorja
• 2. Kako deluje toroidni induktor
• 3. Ključne prednosti pred običajnimi induktorji
• 4. Osnovni materiali in njihov vpliv
• 5. Aplikacije iz resničnega sveta
• 6. Kako izbrati pravi toroidni induktor
• 7. Pogoste težave in odpravljanje težav
• 8. Toroidni proti drugim vrstam induktorjev
• 9. Oblikovalski vidiki za inženirje
• 10. Prihodnji trendi v tehnologiji induktorjev
• 11. Pogosto zastavljena vprašanja
• 12. Zaključek
• 13. Informacije o proizvajalcu in kontakt

1. Razumevanje osnov toroidnega induktorja

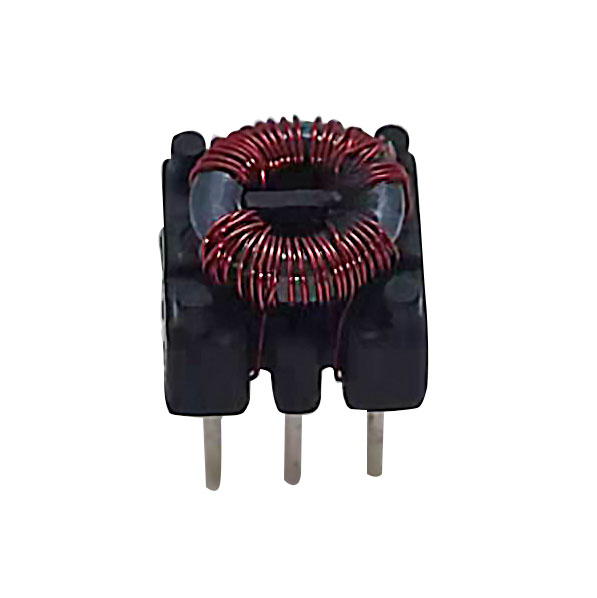

Toroidni induktor je vrsta induktorja v obliki krofa ali obroča (toroid). Sestavljen je iz okroglega magnetnega jedra, ovitega z bakreno žico. Ko električni tok teče skozi žico, se v jedru ustvari magnetno polje, ki shranjuje energijo v obliki magnetizma.

Za razliko od tradicionalnih solenoidnih induktorjev je magnetno polje v toroidni zasnovi v veliki meri omejeno na jedro. Ta edinstvena lastnost znatno zmanjša izgubo energije in elektromagnetne motnje (EMI), zaradi česar je idealen za visokozmogljiva elektronska vezja.

Preprosto povedano, toroidni induktor je zasnovan za:

• Shranjujte energijo v magnetnem polju
• Filtrirajte električni šum
• Stabilizirajte tok v tokokrogih

2. Kako deluje toroidni induktor

Načelo delovanja toroidnega induktorja temelji na elektromagnetni indukciji. Ko skozi tuljavo teče izmenični tok (AC), ustvari spreminjajoče se magnetno polje v toroidnem jedru. To spreminjajoče se polje inducira nasprotno napetost, znano kot induktivnost.

Zaprtozančna oblika jedra zagotavlja, da večina magnetnega pretoka ostane znotraj materiala, kar zmanjša uhajanje in izboljša učinkovitost.

Ključne delovne faze vključujejo:

1. Skozi navitje teče tok
2. Znotraj toroida nastane magnetno polje
3. Energija je shranjena v magnetnem toku
4. Nasprotovanje trenutnim spremembam stabilizira obnašanje vezja

Zaradi tega nadzorovanega shranjevanja in sproščanja energije so toroidni induktorji bistveni v sistemih za regulacijo moči.

3. Ključne prednosti pred običajnimi induktorji

Toroidni induktorji imajo prednost v mnogih panogah zaradi svojih vrhunskih električnih in fizikalnih lastnosti. Spodaj so glavne prednosti:

• Visoka učinkovitost:Zmanjšana izguba energije zaradi minimalnega toka uhajanja.
• Nizke elektromagnetne motnje:Magnetno polje je v jedru.
• Kompaktna zasnova:Večja induktivnost v manjši fizični velikosti.
• Boljša toplotna zmogljivost:Nižja proizvodnja toplote pod obremenitvijo.
• Močna magnetna sklopka:Učinkovit prenos energije med navitji.

Zaradi teh prednosti so toroidni induktorji še posebej uporabni v napajalnikih, avdio opremi in industrijski elektroniki.

4. Osnovni materiali in njihov vpliv

Delovanje toroidnega induktorja je močno odvisno od materiala njegovega jedra. Različni materiali ponujajo različne magnetne lastnosti in frekvenčne odzive.

5. Aplikacije iz resničnega sveta

Toroidni induktorji se zaradi svoje učinkovitosti in zanesljivosti pogosto uporabljajo v številnih panogah.

• Preklopni napajalniki (SMPS)
• Avdio ojačevalniki in filtriranje signala
• Telekomunikacijska oprema
• Napajalni sistemi električnih vozil
• Pretvorniki obnovljivih virov energije (sončna in vetrna)
• Sistemi industrijske avtomatizacije

V vsaki od teh aplikacij ima sposobnost zmanjšanja EMI in izboljšanja energetske učinkovitosti ključno vlogo pri stabilnosti in delovanju sistema.

6. Kako izbrati pravi toroidni induktor

Izbira pravilnega toroidnega induktorja zahteva skrbno upoštevanje električnih in mehanskih parametrov.

Ključni dejavniki izbire vključujejo:

• Vrednost induktivnosti:Ujemati se mora z zahtevami vezja
• Trenutna ocena:Obvladuje naj konice in trajni tok
• Material jedra:Na podlagi potreb po pogostosti in učinkovitosti
• DC upornost:Manjši upor izboljša učinkovitost
• Delovna frekvenca:Mora biti usklajen z zasnovo sistema

Inženirji pri izbiri komponent za optimizirano zasnovo vezja pogosto uravnavajo velikost, stroške in zmogljivost.

7. Pogoste težave in odpravljanje težav

Kljub svoji zanesljivosti se lahko toroidni induktorji soočajo z določenimi operativnimi izzivi.

• Nasičenost:Pojavi se, ko tok preseže meje jedra
• Pregrevanje:Vzrok za premočni tok ali slabo prezračevanje
• Težave s hrupom:Pogosto zaradi nepravilnega navijanja ali zaščite
• Mehanska obremenitev:Med namestitvijo lahko poškoduje navitja

Pravilna zasnova in toplotno upravljanje lahko znatno zmanjšata te težave.

8. Toroidni proti drugim vrstam induktorjev

9. Oblikovalski vidiki za inženirje

Pri integraciji toroidnih induktorjev v elektronske sisteme morajo inženirji upoštevati več vidikov načrtovanja:

• Gostota navitja in kakovost izolacije
• Poti toplotne disipacije
• Mejne vrednosti magnetne nasičenosti
• Postavitev tiskanega vezja za zmanjšanje EMI sklopke
• Stabilnost mehanske montaže

Dobro zasnovan sistem zagotavlja dolgoročno zanesljivost in optimalno električno delovanje.

10. Prihodnji trendi v tehnologiji induktorjev

Povpraševanje po kompaktnih, visoko učinkovitih elektronskih sistemih še naprej spodbuja inovacije v induktorski tehnologiji. Prihodnji razvoj vključuje:

• Napredni nanokristalni materiali za izjemno nizke izgube
• Miniaturizirane visokofrekvenčne toroidne zasnove
• Integracija s pametnimi napajalnimi moduli
• Izboljšani toplotno odporni materiali za navijanje

Ti napredki bodo podpirali aplikacije naslednje generacije, kot so električna mobilnost, pametna omrežja in industrijski sistemi, ki jih poganja AI.

11. Pogosto zastavljena vprašanja

V1: Kaj naredi toroidne induktorje učinkovitejše?
Njihova magnetna zasnova z zaprto zanko zmanjša uhajanje toka in izboljša učinkovitost.

V2: Ali je mogoče toroidne induktorje uporabiti v visokofrekvenčnih tokokrogih?
Da, zlasti pri uporabi feritnih ali nanokristalnih jeder.

V3: Ali so toroidne tuljave drage?
Lahko stanejo nekoliko dražje od osnovnih induktorjev, vendar nudijo boljšo zmogljivost in zanesljivost.

V4: Katere industrije največ uporabljajo toroidne induktorje?
Sektorji močnostne elektronike, avtomobilizma, telekomunikacij in obnovljivih virov energije.

V5: Kako zmanjšam hrup v toroidnih induktorjih?
Ustrezne tehnike navijanja, zaščita in pravilna izbira materiala pomagajo zmanjšati hrup.

12. Zaključek

Toroidni induktorji so kritična komponenta sodobne elektronike, saj ponujajo neprimerljivo učinkovitost, kompaktnost in elektromagnetno zmogljivost. Njihova sposobnost stabilizacije toka in zmanjšanja motenj je bistvenega pomena v vsem, od potrošniške elektronike do naprednih industrijskih sistemov. Razumevanje njihove strukture, principov delovanja in izbirnih meril omogoča inženirjem in kupcem, da učinkovito optimizirajo delovanje sistema.

13. Informacije o proizvajalcu in kontakt

Za visokokakovostne toroidne induktorje, zasnovane z natančnim inženiringom in strogim nadzorom kakovosti, se lahko zanesete na Jansum Electronics Dongguan Co., Ltd.

Specializirani smo za dostavo magnetnih komponent po meri, ki izpolnjujejo različne industrijske zahteve, vključno z močnostno elektroniko, avtomobilskimi sistemi in naprednimi komunikacijskimi napravami.

Če iščete zanesljivo dobavo, tehnično podporo ali rešitve po meri, vas prosimokontaktirajte nasdanes. Naša inženirska ekipa je pripravljena podpreti vaš projekt od načrtovanja do proizvodnje.
