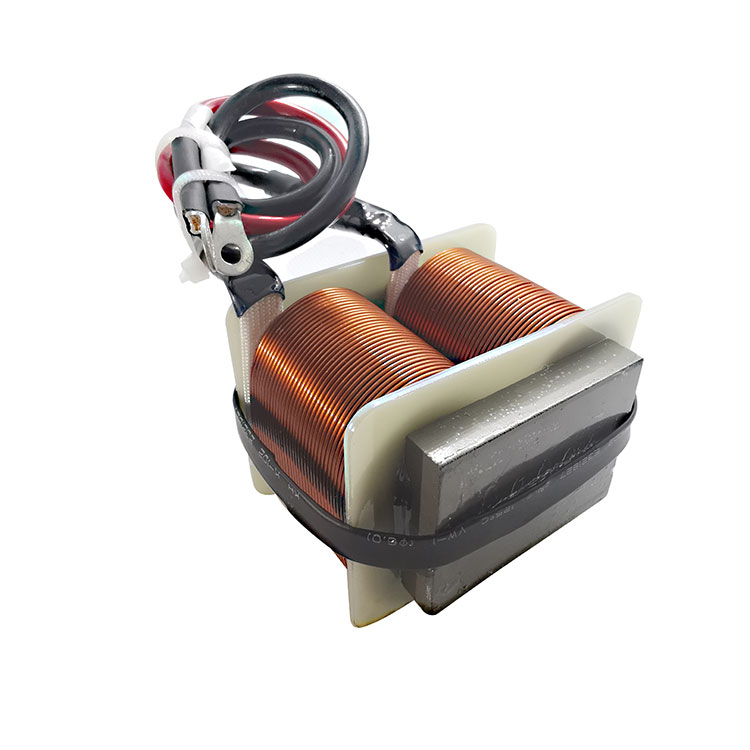

Kako solarni inverterski induktor izboljša učinkovitost, stabilnost in življenjsko dobo v sodobnih PV sistemih

A solar inverter induktorje ena najbolj kritičnih magnetnih komponent znotraj fotonapetostnih (PV) pretvorniških sistemov. Neposredno vpliva na učinkovitost pretvorbe, harmonično popačenje, toplotno zmogljivost in dolgoročno zanesljivost. V sodobnih aplikacijah za obnovljivo energijo, kjer so standardi učinkovitosti vse strožji, lahko izbira prave zasnove induktorja znatno izboljša splošno delovanje sistema.

Ta poglobljen vodnik raziskuje, kako delujejo solarni inverterski induktorji, zakaj so pomembni v visokofrekvenčnih preklopnih okoljih, kako materiali in oblika vplivajo na zmogljivost ter kako proizvajalci, kot je npr.JASNzagotavljajo napredne magnetne rešitve za zahtevne solarne aplikacije.

Kazalo

• 1. Kaj je solarni inverterski induktor?
• 2. Zakaj je bistvenega pomena v sodobnih PV sistemih?
• 3. Delovni princip v solarnih pretvornikih
• 4. Ključni konstrukcijski parametri in tehnične specifikacije
• 5. Osnovni materiali in njihov vpliv na učinkovitost
• 6. Toplotno upravljanje in zanesljivost
• 7. Scenariji prilagajanja in uporabe
• 8. Kako izbrati pravi solarni inverterski induktor
• 9. Skupni izzivi in ​​rešitve
• 10. Pogosta vprašanja

1. Kaj je solarni inverterski induktor?

Solarni inverterski induktor je pasivna magnetna komponenta, namenjena shranjevanju električne energije v magnetnem polju in sproščanju le-te na nadzorovan način med preklapljanjem. Običajno se uporablja v ojačevalnih pretvornikih DC-DC in pretvorniških stopnjah DC-AC v fotovoltaičnih sistemih.

Preprosto povedano, induktor zgladi tok, zavira valovanje in zmanjša elektromagnetne motnje (EMI). Brez tega bi imeli sončni pretvorniki nestabilno izhodno moč, prevelike harmonike in izgube učinkovitosti.

• Shranjevanje energije med preklopnimi cikli
• Zmanjšanje trenutnega valovanja
• Harmonično filtriranje
• Izboljšana kakovost valovne oblike
• Izboljšana stabilnost sistema

2. Zakaj je bistvenega pomena v sodobnih PV sistemih?

Sistemi za sončno energijo delujejo v spremenljivih pogojih sončne svetlobe, kar pomeni, da napetost in tok nenehno nihata. Pretvornik mora to spremenljivo enosmerno moč pretvoriti v stabilen izhod AC, ki je združljiv z omrežnimi standardi.

Induktor solarnega inverterja ima ključno vlogo pri:

1. Povečanje nizke enosmerne napetosti na zahtevane ravni vodila
2. Vzdrževanje načina neprekinjenega toka (CCM)
3. Izpolnjevanje harmoničnih predpisov omrežja
4. Zagotavljanje dolgoročne zanesljivosti komponent

Ker se globalno sprejemanje obnovljivih virov energije povečuje, magnetne komponente z visokim izkoristkom niso več izbirne – obvezne so za konkurenčno zasnovo solarnih pretvornikov.

3. Delovni princip v solarnih pretvornikih

V tipični fotonapetostni pretvorniški topologiji induktor deluje znotraj visokofrekvenčnih preklopnih vezij. Ko se stikalo za vklop vklopi, se energija shrani v magnetnem jedru. Ko se stikalo izklopi, se shranjena energija prenese na breme.

Formula za shranjevanje energije:

E = 1/2 × L × I²

kje:

• L = induktivnost
• I = Tok

Ta ciklični postopek shranjevanja in sproščanja omogoča regulacijo napetosti in zatiranje valovanja, ki sta bistvena za učinkovito pretvorbo DC-AC.

4. Ključni konstrukcijski parametri in tehnične specifikacije

5. Osnovni materiali in njihov vpliv na učinkovitost

Izbira materiala za jedro neposredno vpliva na delovanje solarnih inverterskih induktorjev.

Feritno jedro

• Nizka izguba jedra pri visoki frekvenci
• Idealen za kompaktne modele pretvornikov

Jedro iz železa v prahu

• Večja gostota pretoka nasičenja
• Primeren za visokotokovne aplikacije

Nanokristalno jedro

• Ultra nizka izguba jedra
• Visoka prepustnost
• Odlična toplotna stabilnost

Napredni proizvajalci radiJASNosredotočite se na optimizirano magnetno zasnovo za zmanjšanje izgub bakra in jedra, kar izboljša učinkovitost pretvornika nad 98 %.

6. Toplotno upravljanje in zanesljivost

Solarni pretvorniki pogosto delujejo v težkih zunanjih okoljih. Povišane temperature pospešijo degradacijo izolacije in zmanjšajo življenjsko dobo.

Učinkovite toplotne strategije vključujejo:

• Zasnova navitja z nizkim DCR
• Visokotemperaturni izolacijski materiali
• Optimizirana geometrija jedra
• Enkapsulacija za zaščito pred vlago

Pravilna toplotna zasnova zagotavlja 10–20 let zanesljivosti delovanja, ki ustreza življenjski dobi fotonapetostnih modulov.

7. Scenariji prilagajanja in uporabe

Solarni inverterski induktorji se uporabljajo v:

• Stanovanjski strešni pretvorniki
• Komercialni string inverterji
• Osrednji razsmerniki v uporabniškem merilu
• Hibridni sistemi za shranjevanje energije
• Solarni sistemi zunaj omrežja

Možnosti prilagajanja lahko vključujejo:

• Vrednosti induktivnosti po meri
• Posebni materiali jedra
• Visokotokovne navitne strukture
• Kompaktne mehanske dimenzije

8. Kako izbrati pravi solarni inverterski induktor

Navodila za izbiro po korakih:

1. Določite delovno frekvenco
2. Izračunajte potrebno induktivnost
3. Določite največjo toleranco toka in valovanja
4. Ocenite toplotne razmere
5. Preverite mejo nasičenosti
6. Preverite skladnost s standardi EMI

Sodelovanje z izkušenimi ponudniki magnetnih rešitev zagotavlja optimalno integracijo načrtovanja.

9. Skupni izzivi in ​​rešitve

10. Pogosta vprašanja

V1: Kaj se zgodi, če se induktor nasiči?

Nasičenost povzroči močan padec induktivnosti, kar povzroči tokovne skoke, pregrevanje in morebitno okvaro pretvornika.

V2: Ali lahko uporabim standardni induktor za aplikacije solarnega pretvornika?

Ni priporočljivo. Solarni inverterski induktorji morajo vzdržati visok tok, visoko frekvenco in težka okolja.

V3: Kako vrednost induktivnosti vpliva na valovanje?

Večja induktivnost zmanjša valovitost toka, vendar poveča velikost in ceno. Potrebno je optimalno ravnotežje.

V4: Kakšen je tipičen učinek na učinkovitost?

Pravilna magnetna zasnova lahko izboljša celotno učinkovitost pretvornika za 1–3 %, kar je pomembno na lestvici uporabnosti.

Zaključek

Solarni inverterski induktor je veliko več kot le pasivna komponenta - je element, ki določa zmogljivost v sodobnih fotovoltaičnih sistemih. Od učinkovitosti in zatiranja valovanja do toplotne zanesljivosti in skladnosti z omrežjem, njegova zasnova neposredno vpliva na uspeh sistema.

Partnerstvo z izkušenimi proizvajalci, kot jeJASNzagotavlja natančno inženirstvo, optimizirane magnetne materiale in prilagojene rešitve, prilagojene vašim zahtevam pretvornika.

Če načrtujete solarne pretvornike naslednje generacije in potrebujete visoko zmogljive magnetne komponente,kontaktirajte nasdanes, da bi razpravljali o vaših projektnih zahtevah in odkrili, kako lahko napredni solarni inverterski induktorji povečajo učinkovitost vašega sistema.
